ERNI Electronics ermöglicht zuverlässigen Leiterplattenanschluss auch auf kleinstem Raum

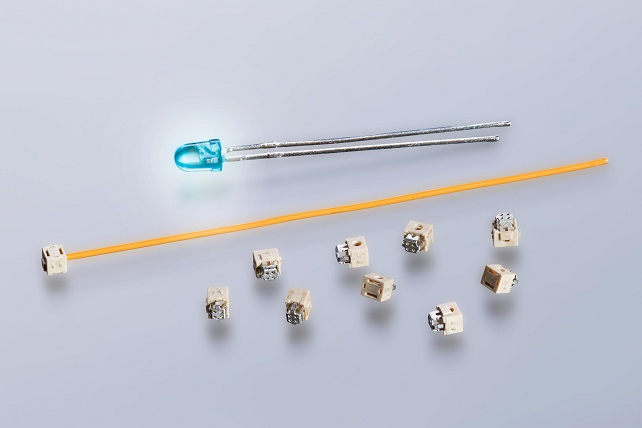

IDC-Leiterplattenanschluss mit nur 2,9 mm Gesamtbauhöhe
(IINews) - Adelberg, 26. September 2011– ERNI Electronics sorgt auch in extrem miniaturisierten Anwendungen wie beispielsweise in Glühbirnen oder LED-Anwendungen für zuverlässige Leiterplattenverbindungen. Die IDC-Leiterplattenanschlüsse mit einer Gesamtbauhöhe von nur 2,9 mm in Schneidklemmtechnik erfordern keine manuelle Vorbereitung der Litzen vor dem Anschließen. Durch die zweifache Schneidklemme wird eine gasdichte Verbindung und hohe Kontaktsicherheit gewährleistet. So können aufwändige Handlötstellen vermieden werden.
Die Gesamt-Abmessungen (2,4 mm x 2,2 mm x 2,9 mm) und der benötigte Leiterplatten-Platz sind teilweise deutlich kleiner als bei vergleichbaren Produkten. Eine Kappe führt das Kabel in der Klemme und dient gleichzeitig auch als Zugentlastung. Versionen für Kabelstopp oder Daisy-Chain-Anwendungen sind verfügbar. Trotz der geringen Abmessungen wird eine Strombelastbarkeit von maximal 5,5 A (bei 20 °C) erreicht. Der IDC-Anschluss ist für AWG 24 ausgelegt, mit einem Drahtdurchmesser von 0,5 mm und einem Kabeldurchmesser von maximal 0,725 mm.
Die neuen IDC-Leiterplattenanschlüsse werden für die vollautomatische Bestückung in Gurtverpackungen zu 5000 Stück geliefert.
Themen in diesem Fachartikel:
Unternehmensinformation / Kurzprofil:
Die zur internationalen Firmengruppe der ERNI International AG gehörende deutsche ERNI Electronics GmbH wurde 1956 gegründet und hat ihren Sitz in Adelberg, Deutschland.ERNI entwickelt und fertigt ein breites Spektrum an Steckverbindern, Backplanes und Komplettsystemen, Lötbaugruppen und Kabelkonfektionen. ERNI ist global tätig, mit eigenen Niederlassungen in Europa, Nordamerika und Asien. Weitere Informationen findet man unter http://www.erni.com
