Isabellenhütte präsentiert Neuentwicklung

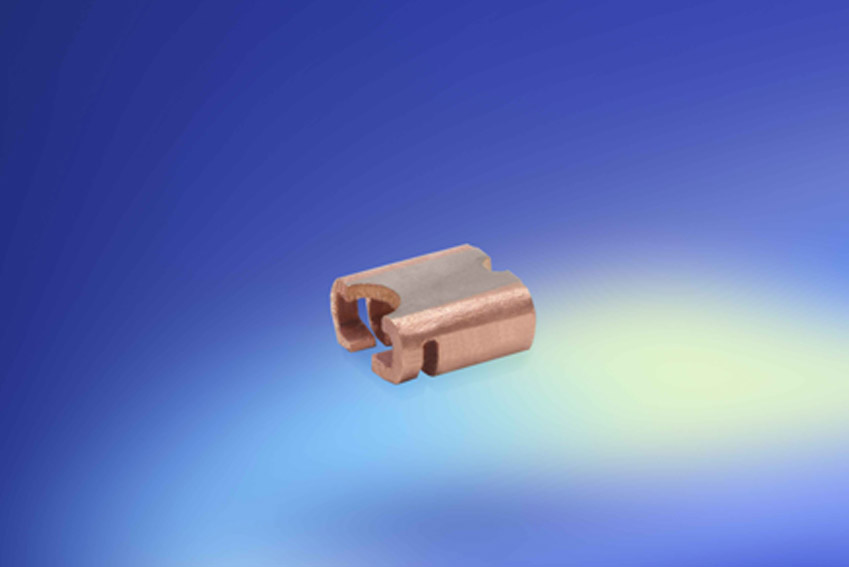

Präzisionswiderstand BVN spart 25 Prozent Platz und ist ideal für Montage auf DCB-Keramik
(IINews) - In der Produktreihe der Messwiderstände bietet die Isabellenhütte den neuen Vier-Leiter-Widerstand BVN. Dieser zeichnet sich besonders durch seine kleine Bauform von 3,3 auf 4 Millimeter und durch seinen extrem niedrigen Temperaturkoeffizienten von unter 50 ppm/K aus. „Gerade im niederohmigen Bereich ist es schwierig, Widerstände mit Werten unter 1 mOhm herzustellen, die gleichzeitig einen guten Temperaturkoeffizienten aufweisen. Mit dem BVN ist uns dies gelungen – kombiniert mit einer Baugröße, die um ein Viertel kleiner ist als bei Widerständen mit gleichen Werten“, bestätigt Thomas Otto aus dem Bereich Application Management bei der Isabellenhütte. Bei einem Widerstandswert von 0,5 mOhm hält der BVN Dauerströme bis zu 100 A aus. Insgesamt zeichnet er sich durch eine sehr gute Langzeitstabilität aus und ist für hohe Temperaturbereiche zwischen -55 bis 170 °C geeignet sowie für Löt-Temperaturen bis 350 °C. Der BVN lässt sich zudem auf verschiedenen Leiterplatten-Substraten montieren: Er kann, wie es bei vielen Standardanwendungen üblich ist, auf das klassische FR4-Material sowie für Hochstrom-Anwendungen auf DCB-Keramik aufgebracht werden.
Klein, präzise, temperaturunabhängig
Der BVN eignet sich für viele Automobil- und Industrieapplikationen – für Frequenzumrichter im Bereich der Antriebstechnik, für Leistungsmodule in Wechselrichtern, als Messwiderstand für Leistungshybride oder in Hochstromanwendungen für die Automobiltechnik. Die Bauteile sind für den Einsatz auf Keramik-Substraten wegen der sehr guten Temperaturzyklenfestigkeit ideal geeignet und haben bei den Hochstromanwendungen nur minimalen Platzbedarf (Steuerelektronik wie z. B. elektrische Lenkung). Dazu Thomas Otto: „Jeder Quadratmillimeter, der bei der Konstruktion von Bauteilen eingespart wird, bedeutet für den Hersteller bares Geld.“ Der BVN vereint kleine mechanische Dimensionen mit hoher Messgenauigkeit sowie geringer Temperaturabhängigkeit.
Technische Details des BVN:
Widerstandswerte 0,5 mOhm| 1 mOhm
Toleranz 1/5 %
Temperaturkoeffizient (20-60 °C) < 50 ppm/K
Temperaturbereich -55 bis 170 °C
Belastbarkeit 5 W| 3 W
Innerer Wärmewiderstand < 8 K/W| < 13 K/W
Induktivität < 3
Stabilität (Nennlast) < 0,5 % (TK = 100 °C)
Abweichung nach 2.000 Std. < 1,0 % (TK = 130 °C)
TK = Kontaktstellentemperatur
