Systemlösung für HART-fähige 4-20-MA Feldinstrumente (BILD)
(ots) -
Analog Devices, Inc. (NASDAQ: ADI) präsentiert die CN0267 zur
Demonstration von Stromschleifen gespeisten Smart Transmitter Modulen
mit HART®-Interface (Highway Addressable Remote Transducer). Die
Schaltung ist für den Einsatz in industriellen Anwendungen vorgesehen
die mit einem vorgegebenen Strombudget von 3,5 mA auskommen müssen.
Sie demonstriert eine komplette, wenig Strom verbrauchende, dabei
aber hochgenaue System-Lösung mit geringem Platzbedarf. Die
Applikation wurde von ADI im Rahmen der Referenzschaltungs-Initiative
"Circuits from the Lab" geprüft und verifiziert.
- Die Adresse zum Kaufen und Evaluieren dieser Schaltung, zum
Herunterladen der Applikationsschrift sowie zum Ansehen des
zugehörigen Videos: http://www.analog.com/CN0267.
- In der EngineerZone, der Technical Support Community von ADI im
Internet, können Sie Kontakt mit Ingenieuren und
ADI-Produktexperten aufnehmen:
http://ez.analog.com/community/circuits_from_the_lab
- Applikationsschriften und Fachartikel zu Lösungen für
Feldinstrumente von ADI finden Sie hier: http://ots.de/pSqIZ
Die Schaltung wurde von der HART Communication Foundation auf
Konformität geprüft, verifiziert und als zugelassene HART-Lösung
registriert. Damit besteht die Gewähr, dass Systemdesigns mit diesen
ADI-Bauelementen den Anforderungen des HART-Protokolls entsprechen
und das es sich bei der DEMO-AD5700D2Z um eine erprobte und geprüfte
Lösung handelt.
Die Lösung kombiniert die sparsamsten Bauelemente ihrer Klasse.
Sie ermöglicht Systemingenieuren die Unterstützung einer erweiterten
Systemfunktionalität einschließlich der Übertragung von
Diagnoseinformationen und zusätzlichen Mess- und Kalibrierdaten. Die
7 x 2,3 cm große Leiterplatte der CN0267 verfügt über eine
Sensorschnittstelle, einen Mikroprozessor und unterstützt die
bidirektionale HART-Kommunikation über die 4-20-mA-Stromschleife.

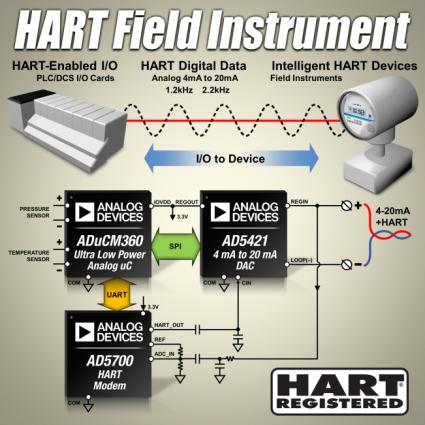

Das Schaltungsdesign der CN0267 Die CN0267 enthält drei der
sparsamsten, für Feldinstrumente optimierten Bausteine von ADI:
- Der ADuCM360, ein 3,9 kSPS, voll integriertes 24bit
Datenerfassungs-System-on-Chip, optimiert für geringen
Stromverbrauch.. Er enthält einen zweikanaligen
Sigma-Delta-A/D-Wandler, einen 32bit ARM Cortex-M3
Mikrocontroller und Flash/EE-Speicher. Mit der
Stromaufnahme von weniger als 1 mW bietet dieser Baustein
mehr Verarbeitungsleistung pro Milliwatt als irgendein
anderer Analog-Mikrocontroller seiner Klasse.
- Der AD5421, ein kompletter, über die 4-20-mA-Stromschleife
gespeister 16bit-D/A-Wandler, dessen eingebauter
programmierbarer Spannungsregler hier zur Versorgung des
Demo-Boards herangezogen wird. Mit weniger als 300 µA
Ruhestromaufnahme sorgt er für eine Halbierung der
Verlustleistung gegenüber konkurrierenden Lösungen,
während sich der Platzbedarf sogar um 55 % reduziert.
- Der AD5700, ein komplettes HART-Modem-IC, das verglichen
mit alternativen Produkten 38 % weniger Leistung aufnimmt
und mit über 75 % weniger Leiterplattenfläche auskommt.
Preise und Verfügbarkeit
Produkt Muster Produktions- Einzelpreis
verfügbar ab Stückzahlen (ab 1.000 Stück)
verfügbar ab
DEMO-AD5700D2Z sofort $90 (einzeln)
AD5421BREZ sofort sofort $5,55
AD5700BCPZ-RL7 sofort sofort $4,45
ADUCM360BCPZ128 sofort sofort $8,58
