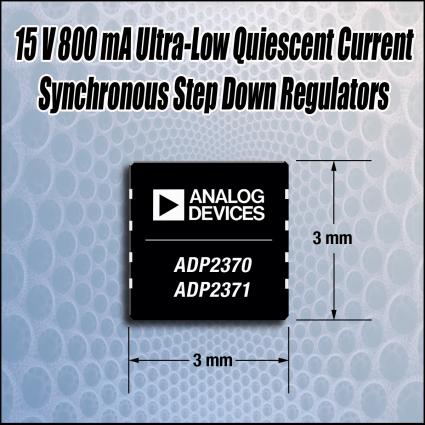

Synchrone 15 V/800 mA Abwärtswandler mit extrem geringer Ruhestromaufnahme verleihen portablen Elektronikprodukten mehr Energieeffizienz und Leistungsdichte (BILD)
(ots) -
Analog Devices, Inc. (ADI), ein weltweit führendes Unternehmen im
Bereich der leistungsfähigen Halbleiterbausteine für
Signalverarbeitungs-Applikationen, stellte heute die
Gleichspannungswandler des Typs ADP2370/71 für bis zu 15 V
Eingangsspannung und 800 mA Ausgangsstrom vor. Die Bausteine sind
dafür optimiert, die Energieeffizienz batteriebetriebener
Applikationen mit mehreren Alkali/NiMH Zellen, Lithium-Zellen oder
anderen gängigen Energiequellen zu verbessern.
Die hochintegrierten Regler-ICs vom Typ ADP2370/71 haben einen
großen Eingangsspannungsbereich von 3,2 bis 15 V. Da sie nur drei
externe Bauelemente benötigen, reduzieren sie außerdem den
Platzbedarf. Die ICs erreichen einen Umwandlungs-Wirkungsgrad von
besser als 93 %, sodass Designer auf weniger Fläche mehr Leistung
unterbringen können. Überdies lassen sich die Bausteine so
konfigurieren, dass sie bei geringer Last automatisch in einen
Stromspar-Modus mit geringer Ruhestromaufnahme umschalten, was die
Batterielebensdauer noch mehr verlängert. Der ADP2371 ist
weitestgehend mit dem ADP2370 identisch, besitzt aber eine Funktion
zum schnellen Entladen des Ausgangs. Dieser gewährleistet das völlige
Entladen der ausgangsseitigen Bypass-Kondensatoren, damit ein
versorgter Prozessor in einem definierten Zustand aktiviert werden
kann.
Die ICs vom Typ ADP2370/71 arbeiten nach einem proprietären,
schnellen Current-Mode-PWM-Verfahren mit konstanter Schaltfrequenz
und sorgen durch ihre hervorragende Stabilität und ihr exzellentes
Einschwingverhalten für eine minimale Spannungswelligkeit am Ausgang.
Die Schaltfrequenz der Regler lässt sich zu einem externen Takt
synchronisieren, damit keine Schwebungen zwischen den Frequenzen
verschiedener Regler entstehen. Die Regler-ICs ADP2370/71 eignen sich
für einen Temperaturbereich von 40 Grad C bis +125 Grad C und werden
in kompakten, 3 x 3 mm großen QFN-8-Gehäusen angeboten.
- Produktseite mit der Möglichkeit zum Datenblatt-Download:
http://www.analog.com/ADP2370
- Produktseite mit der Möglichkeit zum Datenblatt-Download:
http://www.analog.com/ADP2371
- Ergänzende Informationen über die Gleichspannungswandler von
ADI: http://ots.de/t9KC5
- Diskussionen und FAQs zu den Power-Management-Produkten von
Analog Devices in der Engineer Zone
Wichtige Eigenschaften der Gleichspannungswandler ADP2370/71:
- Großer Eingangsspannungsbereich von 3,2 V bis 15 V
- Die Ausgangsspannung kann zwischen 0,8 V und der
Eingangsspannung eingestellt werden (Betrieb mit einem
Tastverhältnis bis zu 100 % ist möglich). Angeboten werden
außerdem Versionen mit festen Ausgangsspannungen von 0,8
V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,0 V, 3,3 V und 5 V.
- Extrem niedrige Ruhestromaufnahme Iq <14 MüA im Power
Saving Mode (PSM).
- Da nur drei externe Bauelemente erforderlich sind, wird
die Lösung insgesamt kompakter.
- Der maximale Wirkungsgrad bis zu 93 % verbessert die
Energieeffizienz des Systems und verringert die
Wärmeentwicklung.
- Synchronisations-Eingang ermöglicht Minimierung des
Welligkeitsstroms am Eingang und reduziert den
Designaufwand für das Eingangsfilter.
- Precision-Enable-Eingang und Power-Good-Funktion
ermöglichen eine einfache und zuverlässige
Start-up-Sequenz.
- Einfacheres Design durch interne Kompensation und
Softstart-Feature.
- Schnellentlade-Funktion für den Ausgang (ADP2371) sorgt
für die automatische Entladung des Ausgangs bei
Deaktivierung des Bausteins.
Verfügbarkeit, Preise und ergänzende Bauelemente
Produkt: ADP2370
Muster verfügbar ab: sofort
Produktions-Stückzahlen verfügbar ab: sofort
Einzelpreis (ab 1.000 Stück): $1,40
Gehäuse: 3 mm × 3 mm LFCSP-8
Produkt: ADP2371
Muster verfügbar ab: sofort
Produktions-Stückzahlen verfügbar ab: sofort
Einzelpreis (ab 1.000 Stück): $1,40
Gehäuse: 3 mm × 3 mm LFCSP-8
Produkt: ADP2370CPZ-REDYKIT
Muster verfügbar ab: sofort
Produktions-Stückzahlen verfügbar ab: sofort
Einzelpreis (ab 1.000 Stück): $60,00
Gehäuse: -
Produkt: ADP2371CPZ-REDYKIT
Muster verfügbar ab: sofort
Produktions-Stückzahlen verfügbar ab: sofort
Einzelpreis (ab 1.000 Stück): $60,00
Gehäuse: -
